Прилагођени хладњак водоник-гас-вода за ремонт генератора термоелектране

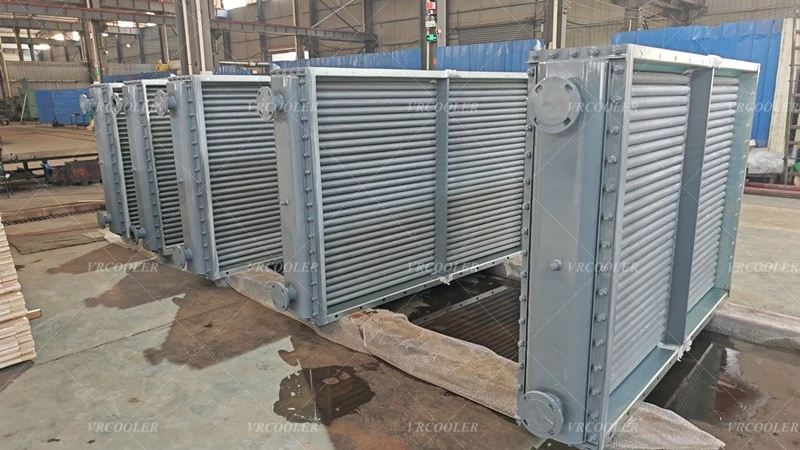

Турбогенератори термоелектране претварају топлотну енергију у електричну. Јединице великог капацитета производе огромне губитке топлоте из намотаја статора, намотаја ротора и језгра статора. Систем за хлађење генератора уклања ову топлоту како би одржао изолацију намотаја у безбедном температурном опсегу. Главне технологије хлађења широко прихваћене у термоелектранама: хлађење водоником, хлађење водоник-вода-водоник, хлађење вода-водоник-вода. ВРЦООЛЕР испоручује водоничне хладњаке са ребрастим цевима и помоћне измењиваче топлоте за генераторе топлотне енергије, нудећи 1:1 еквивалентну замену на основу старе опреме или техничких цртежа за нове конструкције и пројекте ремонта јединица.
Главни типови хлађења за термални турбогенератор
Потпуно хлађење водоником (Х‑Х‑Х) Водоник хлади намотај статора, намотај ротора и језгро статора. Врући водоник пролази кроз хладњаке водоника (ребрасте цевне измењиваче топлоте гас-на-вода). Одликује се малим губицима због ветра, високом ефикасношћу хлађења. Широко се користи за средње-велике термогенерационе јединице.
Хлађење водоник-вода-водоник (Х-В-Х) Намотај статора усваја унутрашње дејонизовано водено хлађење; намотај ротора и језгро статора се хладе водоником. Балансира перформансе хлађења и улагања у опрему, уобичајену за термалне јединице од 200-300 МВ.
Водо-водоник-водено хлађење (В‑Х‑В) И шупљи проводници статора и ротора се хладе дејонизованом водом; језгро статора користи хлађење водоником. Примењује се за ултра-суперкритичне генераторе топлотне енергије великог капацитета 600МВ-1000МВ.
Затворено хлађење ваздух-вода Углавном за мале топлотне генераторе. Није економично за велике јединице на нивоу МВ због лоших перформанси преноса топлоте.
Основне компоненте система (генератор хлађен водоником као референца)
Хладњак водоника (размењивач топлоте са ребром цеви) Кључни уређај за размену топлоте. Водоник тече изван ребрастих цеви; расхладна вода циркулише унутар цеви. Вертикална или хоризонтална структура, монтирана унутар кућишта генератора. Потребан је строги тест цурења хелијума.
Кућиште генератора непропусно за гас Одржава позитиван притисак водоника, спречава улазак ваздуха и цурење водоника.
Вентилатори са циркулацијом водоника Покрећу принудну циркулацију водоника унутар шупљине генератора.
Уљни систем заптивке вратила Блокира цурење водоника кроз ротирајући зазор вратила, критична компонента отпорна на експлозију.
Помоћни систем за руковање водоником Сушач водоника, модул за пречишћавање ЦО₂, јединица за узорковање гаса и надзор чистоће, вентили за регулацију притиска, сигурносни уређаји за растерећење.
Подсистем за хлађење дејонизованом водом За тип намотаја са унутрашњим хлађењем водом: измењивач топлоте, резервоар за воду, измењивач јона, филтер, предајници проводљивости и температуре.
Инструменти за надзор и аларм Чистоћа водоника, тачка росе, притисак, температура намотаја, сензори диференцијалног притиска за заштиту од блокаде.
Критичне тачке дизајна и рада
Безбедност водоничне непропусности Мешавина водоник-ваздух носи опасност од експлозије. проширени заварени спој између цеви и листа; потпуна провера цурења хелијума током производње. Одржавајте позитиван притисак водоника у кућишту све време. Пре пуњења или пражњења водоничног гаса применити међупрочишћавање ЦО₂.
Строга контрола пада притиска на страни водоника Претерани отпор смањује проток водоника, доводи до прегревања ротора и статора.
Структура против вибрација Турбогенератор ради великом брзином. Ојачани ослонац за сноп цеви да би се избегле напуклине услед замора цеви и цурење воде под дуготрајним вибрацијама.
Тачка росе и спречавање кондензације Контролишите тачку росе водоника преко сушача водоника; избегавајте кондензацију влаге која оштећује изолацију намотаја.
Могућност одржавања за ремонт електране. Доступна страна воде за хемијско чишћење; пожељна структура снопа који се може уклонити.
Главне предности водоничног хлађења за термалне генераторе
Топлотна проводљивост водоника је приближно. 7 пута већа од ваздуха; много мањи губитак од ветра побољшава укупну ефикасност јединице
Водоник је сув и није корозиван, продужава радни век изолације
Остварите компактну структуру за турбогенераторе великог капацитета
Уобичајени ризици и противмере
Опасност од експлозије водоника: континуирано праћење чистоће на мрежи, позитиван притисак у кућишту, стандардизована процедура пражњења.
Цурење из цеви хладњака: тест цурења хелијума пре испоруке; редовни преглед при ремонту искључења.
Прекорачење тачке росишта: одржавајте правилно функционисање сушара водоника.
