Какве ефекте вибрације и нагиб током пловидбе брода имају на интеркулер дизел мотора?

Какве ефекте имају вибрације и нагиб током пловидбе брода наинтеркулер дизел мотора?

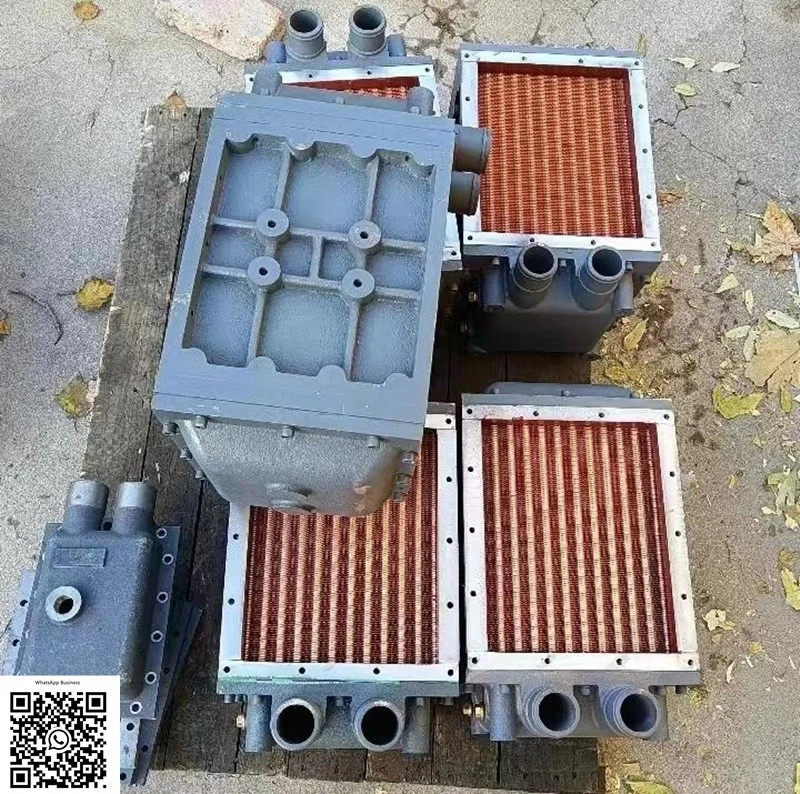

Навигација брода генерише континуиране вибрације (фреквенција вибрација рада дизел мотора: 10-50Хз, амплитуда 0,1-0,5мм) и нагиб/котрљање (уздужни/бочни углови нагиба до ±25 степени). Ове силе могу изазвати пукотине у завареним спојевима интеркулера, лабављење спојева цеви и деформацију пераја. Тешки случајеви могу довести до цурења расхладне течности или блокаде усисног канала, ометајући нормалан рад мотора. Потребне су три кључне мере -вибрациони-дизајн отпорности на вибрације, инсталација за пригушивање вибрација и појачање компоненти да би се побољшала оперативна отпорност интеркулера и обезбедиле стабилне перформансе у тешким условима мора.

1. Примарни ефекти вибрација и нагиба на интеркулере

Структурно оштећење: Продужена вибрација изазива напрезање замора на завареним спојевима између цеви за размењивање топлоте и колектора, узрокујући микро-пукотине (нарочито у цевима од легуре бакра-никла са нижом затезном чврстоћом на завареним спојевима). Ширење пукотине доводи до цурења расхладне течности. Узбуркано море деформише монтажне конзоле, олабави завртње и може у потпуности да помери интеркулер.

Смањење перформанси: Вибрације могу да изазову резонанцију пераја (ако је природна фреквенција пераја у складу са фреквенцијом вибрација дизел мотора), што доводи до деформације пераја, смањеног размака, повећаног{0}}бочног отпора ваздуха за 10%-15% и смањене запремине усисног ваздуха. Неравнине доводе до пљускања расхладног медија у цевима за размену топлоте, стварајући „ваздушне џепове“ који смањују брзину протока и смањују ефикасност преноса топлоте за 8%-12%.

Отказивање заптивке: Вибрације хабају заптивке спојева цеви (нпр. графитне заптивке), стварајући празнине на заптивним површинама и изазивајући цурење расхладне течности (цурење веће од 0,5 Л/х нарушава перформансе хлађења). Турбуленција олабављује вијке крајњег поклопца интеркулера, угрожавајући заптивку између завршног поклопца и језгра. Ово омогућава мешање гаса са стране -са стране расхладног средства-, што додатно смањује ефикасност преноса топлоте.

2. Вибрације-Оптимизација дизајна отпорног на вибрације

Побољшана структурна крутост: Кућиште међухладњака користи структуру-ојачану рамом (користећи квадратну цев од нерђајућег челика 316Л, 50×50×5 мм) заварену око периметра кућишта. Природна фреквенција рама се израчунава анализом коначних елемената да би се обезбедила разлика већа од или једнака 20% од фреквенције вибрација дизел мотора, спречавајући резонанцију. Језгро за размену топлоте има интегрисани дизајн „цев-фин-хеадер“. Ребра су механички проширена и залемљена на цеви за размењивање топлоте (притисак експанзије: 15-20МПа; температура лемљења: 600-650 степени), постижући 30% већу чврстоћу споја од конвенционалног заваривања и смањујући ризик од прекида везе услед вибрација.

Дизајн{0}}отпоран на вибрације за критичне компоненте:

Цеви за размењивање топлоте користе комбинацију делова са танким-и дебелим-зидовима (дебљина зида цеви 1,5-2 мм, 0,5 мм дебља од стандардних цеви за размењивање топлоте) како би се побољшала отпорност на замор од вибрација. Додатно, еластични потпорни прстенови (од нитрилне гуме, дебљине 5 мм) су уграђени на оба краја цеви за размену топлоте да апсорбују енергију вибрација.

Прикључци цеви користе мехове (нерђајући челик, компензациони капацитет већи од или једнак 20 мм) да би се спречили преломи савијања изазвани вибрацијама;

Еластично заптивање између завршних капа и језгра (о-опрстенови од флуорогуме, пречник попречног пресека 8 мм), са диск опругама (крутост опруге 50Н/мм) постављеним на завртње завршне капице да би се компензовало отпуштање вијака изазвано вибрацијама-.

3. Оптимизација инсталације пригушења вибрација

Дизајн пригушења вибрација носача за монтажу: Носач за монтажу интеркулера користи композитну структуру „челични носач + пригушивач вибрација“. Челични носач користи морску челичну плочу К345Р (дебљине веће или једнаке 10 мм), заварену за укрућење бродског трупа (дужина заваривања већа од или једнака 100 мм да би се обезбедила чврста веза између носача и трупа). Четири гумена изолатора вибрација (ЈГД смицајни- изолатори са номиналним оптерећењем које одговара тежини интеркулера и већом или једнаком ефикасношћу пригушења) су инсталирана између носача и међухладњака. Изолатори су симетрично постављени у односу на центар гравитације интеркулера како би се обезбедила уједначена расподела силе.

Локација инсталације и контрола прецизности:

Дајте приоритет инсталирању интеркулера у областима са минималним вибрацијама мотора (нпр. платформе горње машинске просторије, бочни зидови удаљени од главног мотора), избегавајући директну инсталацију близу основе главног мотора (подручја са убрзањем вибрација већим од 10 м/с²).

Користите либелу током уградње да бисте осигурали грешку у нивоу интеркулера мању или једнаку 0,3 степена (и уздужно и попречно), спречавајући неравномерну расподелу расхладне течности услед нагињања.

Извршите испитивање пенетрантима на завареним спојевима између носача и трупа како бисте осигурали да нема грешака у заваривању; Након уградње, затегните све завртње на наведени обртни момент (50-60 Н·м за М16 завртње) помоћу момент кључа и нанесите лепак против-олабављења (нпр. Лоцтите 243) на главе вијака да бисте спречили отпуштање изазвано вибрацијама.
